本篇主要探索Mule Message的结构。Mule ESB开发者需要对Mule Message有一个深入的了解，才能开发出高质量的Mule应用程序。

Mule ESB是一个使用Java语言编写的开源企业服务总线，企业服务总线英文Enterprise Service Bus，简称ESB。其相关源代码也托管在GitHub上，可以在https://github.com/mulesoft/mule这里找到相关的Source Code。

MuleESB在众多开源的ESB中处于领先者的地位，已拥有超过数百万的下载量，以及来自世界各地数十万个开发人员。MuleSoft公司也作为开源软件中的独角兽，2017年在纽交所成功上市。我们作为MuleSoft的重要合作伙伴也参与其中，在六年多的时间里，使用Mule ESB社区版实施，或者Mule ESB企业版实施，构建众多Mule ESB开发案例，帮助国内众多的企业成功上线企业集成项目。

我们使用Mule ESB开发的过程中，体会到它优秀的架构设计和高效的开发速度。同时也深感Mule ESB书籍，Mule ESB中文文档资料非常稀少，所以使用8篇文章来写Mule ESB的基础开发课程系列教程，讲解Mule ESB功能和开发。

• EnjoyingSoft之Mule ESB开发教程第一篇：初识Mule ESB

• EnjoyingSoft之Mule ESB开发教程第二篇：Mule ESB基本概念

• EnjoyingSoft之Mule ESB开发教程第三篇：Mule message structure - Mule message结构

• EnjoyingSoft之Mule ESB开发教程第四篇：Mule Expression Language - MEL表达式

• EnjoyingSoft之Mule ESB开发教程第五篇：控制消息的流向-数据路由

• EnjoyingSoft之Mule ESB开发教程第六篇：Data Transform-数据转换

• EnjoyingSoft之Mule ESB开发教程第七篇：SOAP Web Service的消费和创建

• EnjoyingSoft之Mule ESB开发教程第八篇：使用API构建Rest Service

1. 探索Mule Message结构

很多开发者在开始使用Mule开发，很大原因是因为Mule的图形化开发环境非常友好，同时Mule Esb Transport也非常多，但对Mule最重要的Mule message概念并不特别熟悉。本篇重点讲解Mule的Message。

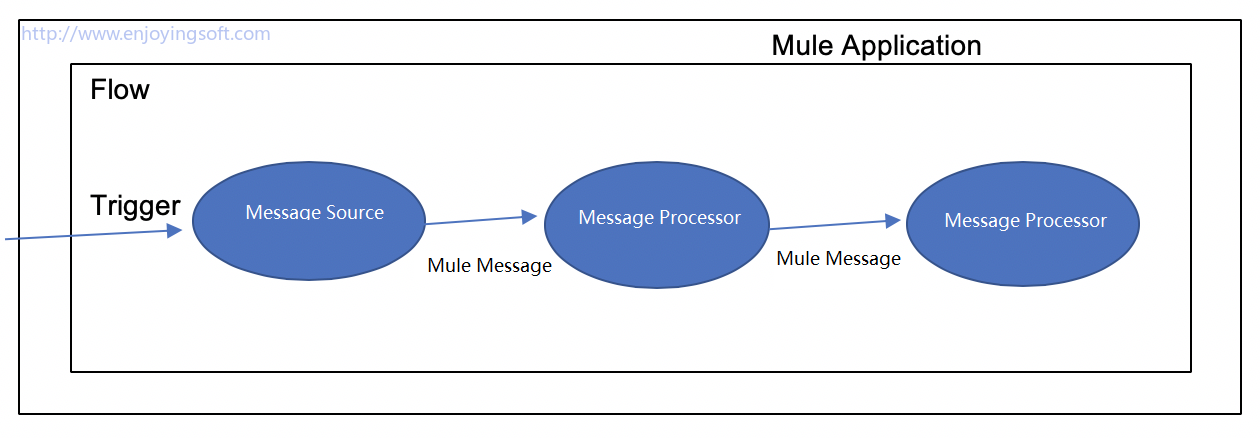

在上一篇教程中已经说到，Flow的结构和构成元素，在Flow中流动的就是Mule Message。

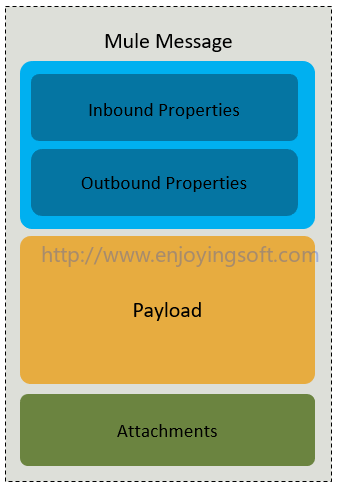

Mule Message是一个数据结构，也有相对应的Java Class。它包括几部分Payload，Property，Attachment。如下图所示：

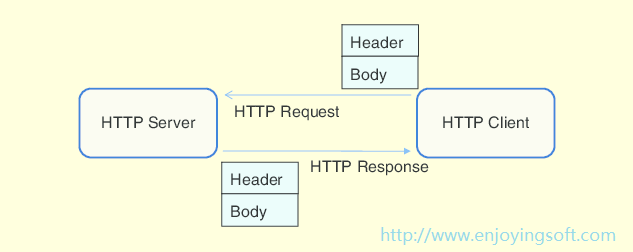

如何理解这幅图，大致可以和HTTP协议类比。

• Property

  Mule Message的Property又分成Inbound Properties和Outbound Properties。这一点类似于HTTP协议的请求头和响应头。

• Payload

  Mule的Payload是一个对象，类型是不固定的。可能是Stream，也可能是Hashmap，也可能是XML字符串。这一点类似于HTTP协议的请求正文，或者说是请求体。

• Attachment

  Mule的Attachment就是消息的附件，这一点类似于HTTP协议中的multipartform-data请求。

如果你想看到整个MuleMessage的结构，使用Mule的Logger组件可以很方便的看到Message完整的组成。使用Logger打印出message，logger组件会重载message的toString方法，打印出Pretty格式的message。

<?xml version="1.0" encoding="UTF-8"?>

<mule xmlns:http="http://www.mulesoft.org/schema/mule/http" xmlns="http://www.mulesoft.org/schema/mule/core" xmlns:doc="http://www.mulesoft.org/schema/mule/documentation"
	xmlns:spring="http://www.springframework.org/schema/beans"
	xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans-current.xsd
http://www.mulesoft.org/schema/mule/core http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/http http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd">
    <http:listener-config name="HTTP_Listener_Configuration" host="0.0.0.0" port="8081" doc:name="HTTP Listener Configuration"/>
    <flow name="loggertestFlow">
        <http:listener config-ref="HTTP_Listener_Configuration" path="/" doc:name="HTTP"/>
        <set-payload value="#[&quot;Mule Message&quot;]" doc:name="Set Payload"/>
        <logger message="#[message]" level="INFO" doc:name="Logger"/>
    </flow>
</mule>

我们可以从下图的记录中找到和上图Message Structure相对应的节点。出于篇幅原因，做了简略处理。

org.mule.DefaultMuleMessage
{
  id=f88d0090-074c-11e9-89b7-0c5415358ba9
  payload=java.lang.String
  correlationId=<not set>
  correlationGroup=-1
  correlationSeq=-1
  encoding=UTF-8
  exceptionPayload=<not set>

Message properties:
  INVOCATION scoped properties:
  INBOUND scoped properties:
    accept=*/*
    accept-encoding=gzip, deflate, br
    accept-language=zh-CN,zh;q=0.9,en;q=0.8
    cache-control=no-cache
    connection=keep-alive
    content-length=2
    content-type=text/plain;charset=UTF-8
    host=localhost:8081
    http.listener.path=/
    http.method=POST
    http.query.params=ParameterMap{[]}
    http.query.string=
    http.relative.path=/
    http.remote.address=/127.0.0.1:57630
    http.request.path=/
    http.request.uri=/
    http.scheme=http
    http.uri.params=ParameterMap{[]}
    http.version=HTTP/1.1
  SESSION scoped properties:
}

2. Mule Message的Payload

Payload翻译成中文是负荷，负载的意思。它是Mule Message的主要部分，也是Mule处理的主要对象。我们后续说的数据转换就是对Payload的转换。注意Mule Message的Payload是有可能为空的，比如接收到一个Http Get请求，Http Get请求的请求体是空的，所以这个时候Mule Message的Payload是空的。

在Flow中，最常用的动作就是给payload赋值，给Payload赋值会使用set-payload组件。如果我们在Flow中想获取payload，可以使用MEL表达式。

下面的源代码表示payload的赋值和取值。

<flow name="payloadFlow">
        <http:listener config-ref="HTTP_Listener_Configuration" path="/" doc:name="HTTP"/>
        <set-payload value="#[&quot;Mule Message&quot;]" doc:name="Set Payload"/>
        <logger message="#[payload]" level="INFO" doc:name="Logger"/>
</flow>

3. Mule Message的Property

Mule Message的Property是一个键值对，有name和对应的value。Mule Message有两种类型的Property，Inbound Properties和Outbound Properties。Inbound Properties或者Outbound Properties可以有多个Property，也就是多个键值对。

Inbound Properties是不可变的，是由Message Source产生的。就类似于Http的请求参数，是由用户的数据请求，经过Java的Servlet，或者Asp.Net等框架封装成Http Request对象。

Outbound Properties是可变的，我们在Mule的Flow中新增或者改变这些属性。注意，比如转换器，有些Mule Processor会自动增加有些属性。

在Mule中设定Property使用set-property组件，如果需要获取，同样使用MEL表达式。详细的MEL表达式，我们下篇会展开讲解。

<flow name="propertyFlow">
        <http:listener config-ref="HTTP_Listener_Configuration" path="/" doc:name="HTTP"/>
        <set-property propertyName="#[&quot;userName&quot;]" value="#[&quot;Tom&quot;]" doc:name="Property"/>
</flow>

4. Mule Message的Attachment

Attachment，正如字面上意思，可以理解成消息的附件。想象一封邮件，有邮件发送人等头信息，也有邮件正文，同样还有邮件附件。和Property一样，Attachment也有两种类型，Inbound Attachment和Outbound Attachment。我们通常将一些大的对象作为附件传输。

使用set-attachment设置附件，这里将payload作为pdf文档附件供消费者下载。

<flow name="variableFlow">
        <http:listener config-ref="HTTP_Listener_Configuration" path="/" doc:name="HTTP"/>
        <set-attachment attachmentName="#[&quot;doc&quot;]" value="#[payload]" contentType="application/pdf" doc:name="Attachment"/>
</flow>

5. Mule的Variable

Variable也就是变量，有几种类型的变量，或者说几种不同范围的变量，如下：Flow Variable，Session Variable，Record Variable。Flow Variable在一个Flow是有效的，Session Variable是可以跨Flow的，Record Variable则是处理数据列表时会用到。

这里不详细讲述。从使用上说，有些类似于Java里面的局部变量，Session变量，但不完全一致。后续实战文章会分析这一点。

在Mule里，使用set-variable和MEL表达式对变量做赋值和取值操作。

<flow name="attachmentFlow">
        <http:listener config-ref="HTTP_Listener_Configuration" path="/" doc:name="HTTP"/>
        <set-variable variableName="orderNo" value="#[&quot;1238&quot;]" doc:name="Variable"/>
</flow>

6. 使用Java操作Mule Message

对程序员来说，千言万语不如代码，如何使用Java操作Mule Message呢？通过Java代码我们可以清楚的看到Mule Message的结构，成员变量和方法等。

public void explorMessage(MuleMessage message) {
	// 获取InboundProperty
	String requestPath = message.getInboundProperty("http.request.path");
	// 设定OutboundProperty
	message.setOutboundProperty("content-type", "application/json");
	// 获取Payload
	Object payload = message.getPayload();
	// 获取InboundAttachment
	DataHandler fileAttachment = message.getInboundAttachment("fileName");
	// 获取flow变量
	message.getProperty("flowVarTest", PropertyScope.INVOCATION);
}

下图是Mule Message的类图，类图中只列表了重要的方法和属性。
